한국전기설비규정(KEC) 정리 - 접지시스템의 구분 및 종류

01. 접지시스템의 구분 및 종류

1.접지시스템은 계통접지, 보호접지, 피뢰시스템 접지 등으로 나누어 구분합니다.

●계통접지 : 전력계통의 한 전선로를 의도적으로 접지시켜 전선로의 과전압을 억제하는 목적을 가지는 접지 방법이다.
●보호접지 : 금속제 외함 접지 또는 기기접지를 통하여 감전 사고를 예방할 목적을 가지는 접지 방법이다.
●피뢰시스템 접지 : 뇌전류를 안전하게 보내기 위한 목적을 가지는 접지 방법이다.

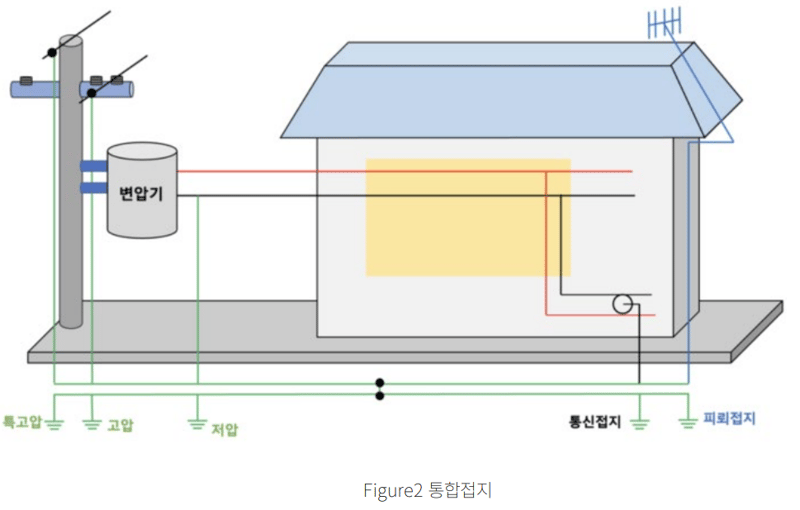

2.접지시스템의 시설 종류는 단독접지, Figure 1의 공통접지, Figure 2의 통합접지로 나눌 수 있습니다.

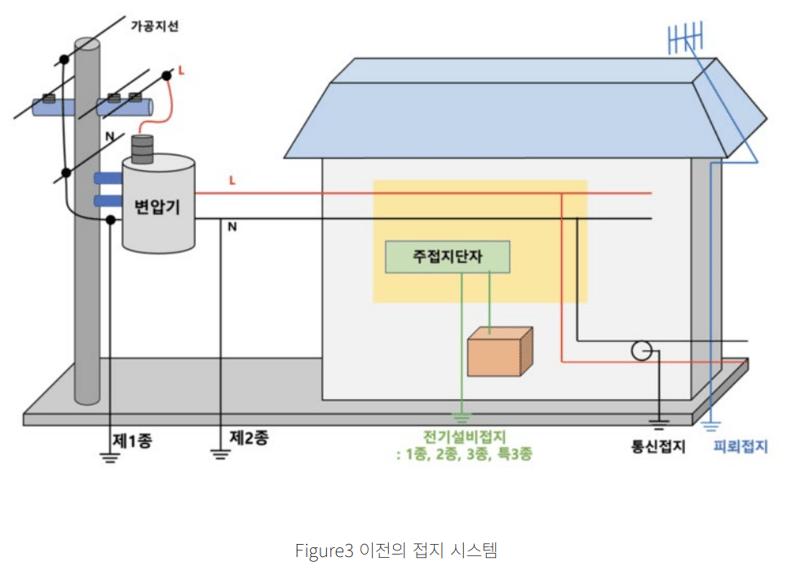

3.이전의 접지 시스템은 아래 Figure 3과 같이 구성되었습니다.

  가)제 1종 접지공사 : 고압 또는 특별 고압
  나)제 2종 접지공사 : 고압 특고압과 저압을 함께 쓸 때 저압 측의 전위 상승을 억제하기
      위하여 사용
  다)제 3종 접지공사 : 0~400V의 전압에 사용하는 접지방식
  라)특별 3종 접지공사 : 400V이상의 전압에 사용하는 접지방식





02. 접지시스템 구성요소



1.접지시스템은 접지극, 접지도체, 보호도체와 기타 설비로 구성하고, 본 규정 이외의 것은 KS C IEC 60364-5-54(저압전기설비-제5-54부:전기기기의 선정 및 설치－접지설비 및 보호도체)의 규정에 따라 구성합니다.

2.접지극은 주접지단자와 접지도체를 사용하여 연결하여야 합니다.
●주접지단자 : 절연체의 접지 배열의 일부로서, 접지를 위하여 여러 개의 도체들을 전기적으로 결합할 수 있는 단자 또는 버스 바



03. 접지시스템 요구사항



1.접지시스템은 아래의 내용을 만족하여 설치하여야 합니다.
   가)전기설비 보호 요구사항을 지켜 설치하여야 합니다.
   나)지락전류와 보호도체 전류를 대지에 전달할 수 있어야 합니다. 이때, 열적, 열/기계적,
       전기/기계적 응력과 전류로 인한 감전 위험이 없도록 하여야 합니다.
   다)전기설비의 기능적 요구사항을 만족하도록 설치하여야 합니다.

2.접지저항의 값을 정할 때는 아래의 내용을 만족하도록 하여야 합니다.
   가)대지환경 변화(부식, 건조, 동결 등)에 견딜 수 있도록 하여야 합니다.
   나)인체감전보호를 위한 조건과 전기설비의 기계적 요구 조건을 만족하여야 합니다.

04. 접지극의 시설 및 접지저항



1. 접지극의 경우에 아래의 내용을 만족하도록 설치하여야 합니다.
   가) 토양이나 콘크리트에 매입되는 접지극의 경우, 접지극을 구성하는 재료와 최소 굵기는 KS C IEC 60364-5-54(저압전기설비-제5-54부:           전기기기의 선정 및 설치－접지설비 및 보호도체)의“표 54.1(토양 또는 콘크리트에 매설되는 접지극으로 부식방지 및 기계적 강도를 대

         비하여 일반적으로 사용되는 재질의 최소 굵기)” 규정에 따라 결정하여야 합니다.

2. 접지극을 설치할 때에는 아래에 제시된 방법 중 하나 혹은 복합 채택하여야 합니다.
   가) 콘크리트에 매입하는 기초 접지극
   나) 토양에 매설하는 기초 접지극
   다) 토양에 수직방향 혹은 수평방향으로 직접 매설하는 금속전극(봉, 전선, 테이프, 배관, 판 등)
   라) 케이블의 금속 외장이나 그 밖의 금속 피복
   마) 땅속의 금속구조물(배관 등)
   바) 땅에 매설된 철근콘크리트의 용접된 금속 보강재(강화콘크리트는 제외)



3. 접지극을 매설할 때에는 아래의 내용에 따라 매설합니다.
   가) 매설하는 접지극이 토양을 오염시키지 않도록 하여야 하고, 가능하면 다습한 부분에 설치하여야 합니다
   나) 동결 깊이를 고려하여 설치하여야 합니다. 단, 고압 이상의 전기설비와 변압기의 중성점 접지 규정에 따라 설치하는 접지극의 경우에는

        지표면으로부터 지하 0.75m 이상의 깊이로 매설하여야 하며, 발전소, 변전소, 개폐소 및 이에 준하는 곳은 예외로 하고 이 경우에는 고장

        시 그 근처의 대지 사이에 생기는 전위차에 의하여 사람이나 가축 또는 다른 시설물에 위험을 줄 우려가 없도록 시설하여야 합니다.
   다) 철주나 금속체를 따라 시설하는 접지도체의 경우에는 철주 밑면에서 0.3m 이상의 깊이에 매설하며, 이외의 경우에는 지중에서 금속체

        로부터 1m 이상 떨어지도록 매설하여야 합니다.

4. 접지시스템의 부식을 고려할 때는 아래의 내용에 따라야 합니다.
   가) 접지극을 부식시킬 우려가 있는 폐기물 집하장과 번화한 장소에는 접지극을 설치하지 않도록 하여야 합니다.
   나) 서로 다른 재질을 가진 접지극을 연결할 때에는 금속이 전기 화학적 작용으로 전기 분해 작용에 의하여 금속이 부식되는 현상인 전식을

        고려하여야 합니다.
   다) 콘크리트 기초접지극에 연결하는 접지도체가 용융아연도금강제로 구성되어 있는 경우에는 접속부를 토양에 직접 매설하면 안 됩니다.

5. 접지극을 연결하는 경우에는 발열성 용접, 압착접속, 클램프 등등의 적절한 기계적 접속장치로 접속하여야 합니다.

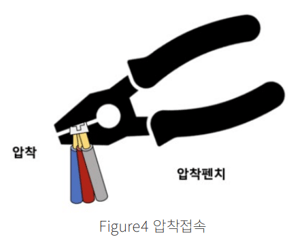

 압착접속 : 아래 Figure 4 와 같이 눌러서 금속 표면을 이어 붙이는 것을 말함.



6. 가연성 액체나 가스를 운반하는 목적으로 설치된 금속제 배관은 접지설비의 접지극으로 사용하여서는 안 됩니다. (보호등전위본딩을 위한 접지는 예외로 함.)
